光伏電站遠動機可以將變電站內的各類動作信息，轉發給遠動機內調度，根據精密分析得知變電站內的設備是否正常運行。光伏電站遠動通訊系統是遠程對電站生產過程進行監視和控制的系統，包括必需的過程信息采集、處理、傳輸和顯示，執行等遙信遙測遙調遙控。構成遠動系統的設備包括廠站端遠動裝置，調度端遠動裝置和遠動信道。杭州領祺光伏遠動屏，基于杭州領祺智能PBOX6218，6220系列遠動服務主機，支持接受主站的保護調控定值采寫到子站各智能設備、開關設備，集成控制采集各種微機保護、線路保護、浪涌、開關斷路器等設備。上述集成設備可以由我司采購集成，也可以由甲方指定集成，或與友商合作集成。

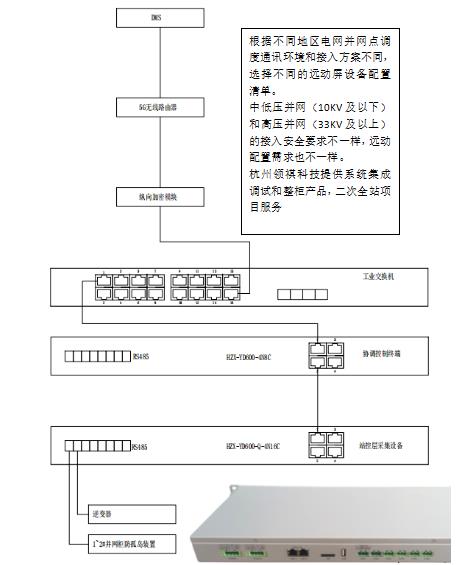

由杭州領祺PBOX6218遠動主機系列、杭州領祺PBOX6217規約轉換器、交換機、GPS對時裝置、數字通道防雷器、模擬通道防雷器、屏柜及附件等設備組成。

作為光伏電站遠動控制系統是連接光伏電站和電網的配電裝置，可以保護、計量光伏發電的總量，方便接受遠動指定上傳控制結果反饋。具備檢失壓分閘、檢有壓合閘、過流保護、過電壓保護、孤島保護、防逆流保護、諧波治理、無功補償?shù)热轿欢囗棻Ｗo功能，同時具備顯示光伏發電系統運行參數和狀態指示，被廣泛運用與光伏發電系統，與光伏并網逆變器配套使用可組成一套完整的光伏發電系統解決方案。

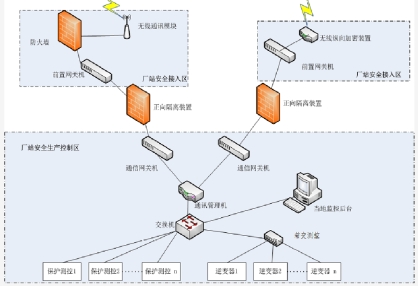

下方：場站安全生產控制區：各保護測控、箱變測控與通訊管理機、遠動機（需要響應遠程調度/電力綜合自動化系統時）一起接入交換機。可設置就地監控后臺SCADA。

左上：正向隔離到前置數據采集通信網關，經過防火墻走無線通訊接公網，到光伏云運維平臺/能源大數據平臺。

右上：正向隔離到前置網關通過無線縱向加密裝置接入上層電網側集控。

1.遠方功能：RTU與調度中心間通過遠距離信息傳輸所完成的監控功能。

①遙測（YC）：RTU將采集到的廠站運行參數按規約上傳給調度中心。包括P、Q、U、I、檔位、溫度等，容量達幾十到上百路. 另外還包括兩類特殊YC：

a.數字值：RTU以數字量的形式直接接收后上傳。

b.計數脈沖：單獨的采集（電路）板。主要指RTU采集的反應電量的脈沖計數。容量可達到幾十路電度量。

②遙信（YX） RTU將采集到廠站運行狀態按規約上傳給調度中心。包括：斷路器和刀閘的位置信號、繼電保護和自動裝置的位置信號、發

電機和遠動裝置的運行狀態。容量達幾十到上百路。

③遙控（VK）；調度中心發給RTU的改變設備運行狀態的命令。包括：操作廠站各電壓等級的斷路器、投切SVG、發電機組的啟停。容量可

達幾十個設備。

④遙調（YT）：調度中心發給RTU的調整設備運行參數的命令。包括：改變變壓器分接頭位置（調壓）、改變發電機組P或Q的整定值（調節出力）、自動裝置整定值的設定等。容量可達幾個到十幾個設備。⑤事故數據：

1.事件順序記錄（SOE）實時檢測遙信變（YXBW）（帶時標的遙信），立即記錄變位時刻、變位設備序號、變位狀態等組成SOE優先傳

送（CDT下）。

2.事故追憶（PDR）： 凍結果時刻全網的重要的遙測點、遙信點的畫面（如照相），每個這樣的畫面稱為一幀，其循環圓期可為數秒到數

分。典型的PDR記錄長度為：事故前10min，事故后5min。

⑥統一時鐘：具有對時功能。接收調度中心的校時命令。統一時鐘為了不同廠站之間事故分析以及電度量凍結。⑦轉發：接收其它RTU送來的遠動信息，按規約組裝轉發給指定的調度中心。

③適合多種規約的數據遠傳：基本遠動任務配套標準EC60870—5—101（簡稱101規約）或其它CDT、Polling規約。具有同步或異步遠動通信接口。
